Hệ thống đường ống dẫn khí có độ tinh khiết cao là xương sống vô hình của nhiều ngành công nghiệp tiên tiến, bao gồm sản xuất chất bán dẫn, dược phẩm, công nghệ sinh học, hàng không vũ trụ và xử lý hóa chất đặc biệt. Trong những môi trường này, ngay cả hạt ô nhiễm nhỏ nhất hoặc khiếm khuyết bề mặt cũng có thể dẫn đến lỗi vận hành nghiêm trọng, lỗi sản phẩm hoặc rủi ro về an toàn.
Chính vì những yêu cầu vô cùng khắt khe này nên mọi công đoạn chế tạo đường ống đều phải đáp ứng tiêu chuẩn siêu sạch. Trong số tất cả các giai đoạn này, cắt ống là một trong những giai đoạn quan trọng nhất. Đầu ống được cắt kém có thể tạo ra các gờ, quá trình oxy hóa, nhiễm bẩn vi mô hoặc độ chính xác về kích thước không chính xác làm ảnh hưởng đến toàn bộ hệ thống.
Đây là lý do tại sao máy cắt quỹ đạo đã trở thành công nghệ cốt lõi trong chế tạo đường ống dẫn khí có độ tinh khiết cao. Chúng cung cấp hiệu suất cắt chính xác, sạch và có thể lặp lại, đáp ứng các yêu cầu khắt khe của hệ thống đường ống siêu sạch.
Bài viết này tìm hiểu vai trò của máy cắt quỹ đạo trong hệ thống đường ống dẫn khí có độ tinh khiết cao, nguyên lý làm việc, ưu điểm kỹ thuật, ứng dụng công nghiệp và lý do chúng cần thiết cho cơ sở hạ tầng siêu sạch hiện đại.
Hệ thống đường ống dẫn khí có độ tinh khiết cao là mạng lưới chuyên dụng được thiết kế để vận chuyển khí mà không gây ô nhiễm. Những khí này có thể bao gồm:
Nitơ có độ tinh khiết cực cao (N₂)
Argon (Ar)
Oxy (O₂)
Hydro (H₂)
Khí xử lý đặc biệt được sử dụng trong chế tạo chất bán dẫn
Những đường ống này được sử dụng rộng rãi trong:
Nhà máy bán dẫn (chế tạo wafer)
Phòng sạch dược phẩm
Cơ sở sản xuất công nghệ sinh học
Hệ thống phân phối khí phòng thí nghiệm
Môi trường thử nghiệm hàng không vũ trụ
Yêu cầu chính của các hệ thống này rất đơn giản nhưng cực kỳ nghiêm ngặt:
Khí phải duy trì độ tinh khiết về mặt hóa học và vật lý từ nguồn đến điểm sử dụng.
Ngay cả ô nhiễm vi mô cũng có thể dẫn đến:
Lỗi chip bán dẫn
Phản ứng hóa học không ổn định
Thất bại trong sản xuất y tế
Ăn mòn thiết bị
Mối nguy hiểm an toàn
Do đó, mọi bộ phận của đường ống phải được sản xuất dưới sự kiểm soát độ sạch nghiêm ngặt—bao gồm cả việc cắt ống.
Cắt ống thường bị đánh giá thấp, nhưng trong các ứng dụng có độ tinh khiết cao, đây là một trong những bước sản xuất nhạy cảm nhất.
Các phương pháp cắt truyền thống có thể gây ra một số vấn đề:
Các gờ kim loại bên trong hoặc bên ngoài đường ống có thể:
Phá vỡ dòng khí
Gây ô nhiễm ở hạ lưu
Can thiệp vào hàn quỹ đạo
Bẫy các hạt và độ ẩm
Trong các hệ thống siêu sạch, ngay cả các gờ cực nhỏ cũng không thể chấp nhận được.
Các phương pháp cắt nhiệt độ cao như cắt mài mòn hoặc cắt nhiệt có thể tạo ra:
Cạnh ống bị oxy hóa
Sự đổi màu
Tính chất vật liệu bị thay đổi
Những thay đổi này làm giảm khả năng chống ăn mòn và tăng nguy cơ ô nhiễm.
Việc cắt không đồng đều có thể dẫn đến:
Căn chỉnh mối hàn kém
Khoảng trống ở các mối nối ống
Tăng nguy cơ rò rỉ
Hệ thống có độ tinh khiết cao đòi hỏi dung sai cực kỳ chặt chẽ.
Dụng cụ cắt không đúng cách có thể tạo ra:
Hạt kim loại
Bụi và mảnh vụn
Các mảnh vi mô bề mặt
Những chất gây ô nhiễm này cực kỳ nguy hiểm trong môi trường bán dẫn và dược phẩm.

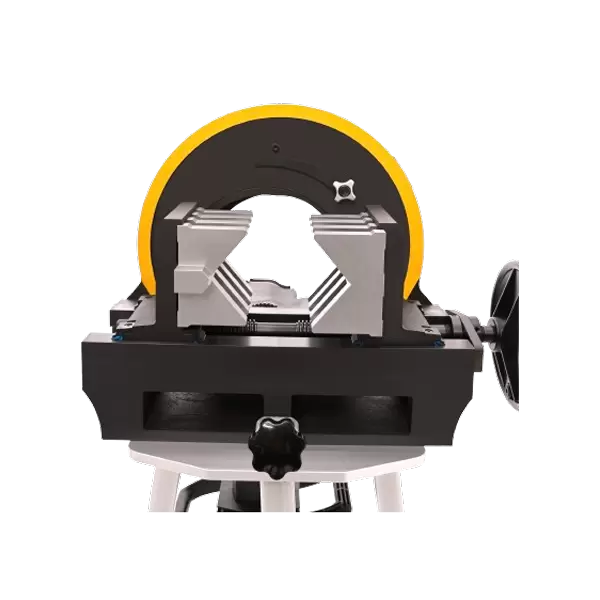

Máy cắt quỹ đạo là hệ thống cắt ống chính xác hoạt động bằng cách xoay đầu cắt quanh một ống cố định.
Thay vì quay ống (có thể gây mất ổn định), máy:
Giữ ống chắc chắn tại chỗ
Xoay dụng cụ cắt 360° xung quanh nó
Áp dụng áp suất nạp được kiểm soát
Tạo ra đường cắt đồng đều, sạch sẽ
Thiết kế này lý tưởng cho các ứng dụng có độ tinh khiết cao vì nó đảm bảo:
Điều kiện cắt ổn định
Rủi ro ô nhiễm tối thiểu
Độ chính xác chiều cao
Đầu ống không có gờ
Máy cắt quỹ đạo được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe của hệ thống đường ống siêu sạch.
Một trong những ưu điểm quan trọng nhất của máy cắt quỹ đạo là khả năng tạo ra các đầu ống không có gờ.
Điều này đạt được thông qua:
Kiểm soát chuyển động cắt quay
Gắn lưỡi chính xác
Kiểm soát tốc độ nạp ổn định
Hoạt động ít rung
Cắt không có gờ đảm bảo:
Không có hạt kim loại lỏng lẻo nào xâm nhập vào hệ thống khí
Làm sạch bề mặt hàn
Giảm nguy cơ ô nhiễm ở hạ lưu
Trong ngành bán dẫn và dược phẩm, tính năng này rất cần thiết.
Nhiều máy cắt quỹ đạo sử dụng quy trình cắt nguội, nghĩa là:
Không có nhiệt độ quá cao được tạo ra
Không xảy ra biến dạng nhiệt
Không hình thành lớp oxy hóa
Điều này cực kỳ quan trọng vì quá trình oxy hóa có thể:
Thả các hạt vào dòng khí
Giảm khả năng chống ăn mòn
Ảnh hưởng đến chất lượng mối hàn
Cắt nguội đảm bảo đường ống vẫn giữ được các đặc tính luyện kim ban đầu.
Hệ thống khí có độ tinh khiết cao phụ thuộc nhiều vào hàn quỹ đạo sau khi cắt. Vì vậy, đầu ống phải được chuẩn bị hoàn hảo.
Máy cắt quỹ đạo cung cấp:
Cắt vuông (90°)
Độ lệch dung sai tối thiểu
Bề mặt cuối nhẵn
Hình dạng ống nhất quán
Điều này cho phép:
Mối hàn quỹ đạo mạnh hơn
Giảm khuyết tật hàn
Cải thiện độ tin cậy của hệ thống
Căn chỉnh đường ống là rất quan trọng trong các hệ thống có độ tinh khiết cao.
Máy cắt quỹ đạo sử dụng kẹp tự định tâm:
Giữ ống đều
Ngăn ngừa biến dạng
Duy trì sự liên kết trục
Điều này đảm bảo:
Không có đầu ống hình bầu dục
Không có sai lệch trong quá trình hàn
Phân bố áp suất cắt đồng đều
Không giống như các dụng cụ cắt mài mòn, máy cắt quỹ đạo tạo ra lượng mảnh vụn tối thiểu.
Điều này là do:
Không có quá trình mài nào được tham gia
Cắt được kiểm soát và sạch sẽ
Loại bỏ kim loại là chính xác hơn là phá hủy
Điều này làm giảm đáng kể nguy cơ ô nhiễm trong môi trường phòng sạch.
Hệ thống có độ tinh khiết cao đòi hỏi tính nhất quán trên các mạng lưới đường ống dài.
Máy cắt quỹ đạo đảm bảo:
Các vết cắt giống nhau mọi lúc
Chất lượng sản xuất ổn định
Giảm sự phụ thuộc của người vận hành
Điều này rất cần thiết cho các nhà máy bán dẫn quy mô lớn và hệ thống phân phối khí công nghiệp.
Nhà máy bán dẫn yêu cầu hệ thống phân phối khí siêu sạch cho các quy trình như:
Quang khắc
khắc
lắng đọng
Máy cắt quỹ đạo đảm bảo việc chuẩn bị đường ống không bị nhiễm bẩn, hỗ trợ sản xuất chip không có khuyết tật.
Sản xuất dược phẩm đòi hỏi hệ thống khí và chất lỏng vô trùng.
Máy cắt quỹ đạo giúp đảm bảo:
Thi công đường ống vệ sinh
Tuân thủ các tiêu chuẩn GMP
Môi trường xử lý không nhiễm bẩn
Hệ thống công nghệ sinh học dựa vào môi trường khí vô trùng để:
Quy trình nuôi cấy tế bào
Hệ thống lên men
Nghiên cứu trong phòng thí nghiệm
Cắt ống sạch là điều cần thiết để duy trì tính toàn vẹn sinh học.
Hệ thống đẩy và thử nghiệm hàng không vũ trụ sử dụng các loại khí có độ tinh khiết cao như oxy và nitơ.
Máy cắt quỹ đạo đảm bảo:
Mối nối đường ống không bị rò rỉ
Độ tin cậy kết cấu cao
Lắp ráp chính xác
Các phòng thí nghiệm nghiên cứu yêu cầu mạng lưới phân phối khí linh hoạt và siêu sạch.
Cắt quỹ đạo đảm bảo vận chuyển khí an toàn và không bị ô nhiễm.
Khi lựa chọn máy cắt quỹ đạo cho hệ thống khí có độ tinh khiết cao, một số tính năng rất quan trọng:
Máy phải xử lý:
thép không gỉ 304
thép không gỉ 316L
Hợp kim đặc biệt
Kiểm soát nguồn cấp dữ liệu chính xác đảm bảo:
Bề mặt cắt mịn
Căng thẳng vật chất tối thiểu
Một số máy được thiết kế cho:
Phát thải hạt thấp
Tiêu chuẩn vận hành phòng sạch
Máy cắt quỹ đạo di động cho phép:
Cài đặt tại chỗ
Thi công đường ống hiện trường
Hoạt động bảo trì
Chất lượng cắt ảnh hưởng trực tiếp đến chất lượng hàn, vì vậy việc tích hợp rất quan trọng đối với:
Hệ thống đường ống tự động
Dây chuyền chế tạo có độ chính xác cao
| Tính năng | Máy cắt quỹ đạo | Cắt truyền thống |
|---|---|---|
| hình thành Burr | Tối thiểu | Cao |
| Thế hệ hạt | Rất thấp | Cao |
| Nguy cơ oxy hóa | Không (cắt nguội) | Cao |
| Độ chính xác kích thước | Xuất sắc | Không nhất quán |
| Chất lượng chuẩn bị mối hàn | Sẵn sàng để hàn | Yêu cầu làm lại |
| Sự phù hợp của phòng sạch | Đúng | KHÔNG |
Sự so sánh này giải thích rõ ràng lý do tại sao máy cắt quỹ đạo được ưa chuộng hơn trong các ngành có độ tinh khiết cao.
Khi các ngành công nghiệp hướng tới các tiêu chuẩn độ tinh khiết cao hơn, công nghệ cắt quỹ đạo tiếp tục phát triển.
Các xu hướng chính bao gồm:
Hệ thống cắt + hàn hoàn toàn tự động
Tối ưu hóa tham số cắt dựa trên AI
Giám sát ô nhiễm thông minh
Tích hợp với hệ thống nhà máy kỹ thuật số
Thiết kế phát thải hạt thấp tiên tiến
Những đổi mới này sẽ cải thiện hơn nữa độ tin cậy trong việc xây dựng đường ống siêu sạch.
Hệ thống đường ống dẫn khí có độ tinh khiết cao đòi hỏi độ chính xác, độ sạch và độ tin cậy cực cao ở mọi giai đoạn chế tạo. Cắt ống, mặc dù thường bị bỏ qua, đóng một vai trò quan trọng trong việc đảm bảo tính toàn vẹn của hệ thống.
Máy cắt quỹ đạo cung cấp giải pháp ưu việt bằng cách cung cấp:
Cắt ống không có gờ
Cắt nguội không bị oxy hóa
Độ chính xác chiều cao
Tạo hạt thấp
Chuẩn bị mối hàn hoàn hảo
Thông qua thiết kế cơ khí tiên tiến và hệ thống điều khiển chính xác, máy cắt quỹ đạo đã trở thành một công cụ thiết yếu trong xây dựng đường ống dẫn khí bán dẫn, dược phẩm, công nghệ sinh học, hàng không vũ trụ và phòng thí nghiệm.
Khi các tiêu chuẩn ngành tiếp tục tăng lên, máy cắt quỹ đạo sẽ vẫn là công nghệ nền tảng để xây dựng hệ thống phân phối khí an toàn, hiệu quả và siêu sạch.
