Mar 21,2025

Áp dụng máy nhàm chán trong cần cẩu cổng thông tin

Cần cẩu Gantry là thiết bị cốt lõi trong các lĩnh vực tải và dỡ hàng, đóng tàu, v.v., và độ chính xác cấu trúc và ổn định vận hành của chúng ảnh hưởng trực tiếp đến hiệu quả và an toàn hoạt động. Là một thiết bị xử lý quan trọng, máy nhàm chán đóng vai trò quyết định trong việc sản xuất các thành phần cốt lõi như hỗ trợ xoay và cần cẩu của cần cẩu Gantry với khả năng xử lý lỗ có độ chính xác cao của nó

I. Đặc điểm kỹ thuật và phân loại máy nhàm chán

1. Máy nhàm chán đứng trên sàn

Thích hợp cho việc xử lý các bộ phận kiểu hộp lớn, chẳng hạn như cơ sở hỗ trợ xoay của cần cẩu Gantry. Bàn làm việc của nó có thể chịu hàng trăm tấn, đường kính trục nhàm chán thường nằm trong khoảng 100-200mm và độ chính xác định vị có thể đạt ± 0,02mm/m.

2. CNC Boring và phay máy

Phay tích hợp và các chức năng nhàm chán, phù hợp để xử lý các bộ phận cấu trúc phức tạp như cánh tay cần trục. Thông qua hệ thống CNC để kiểm soát liên kết đa trục, hệ thống lỗ chính xác cao và xử lý tích hợp mặt phẳng có thể đạt được.

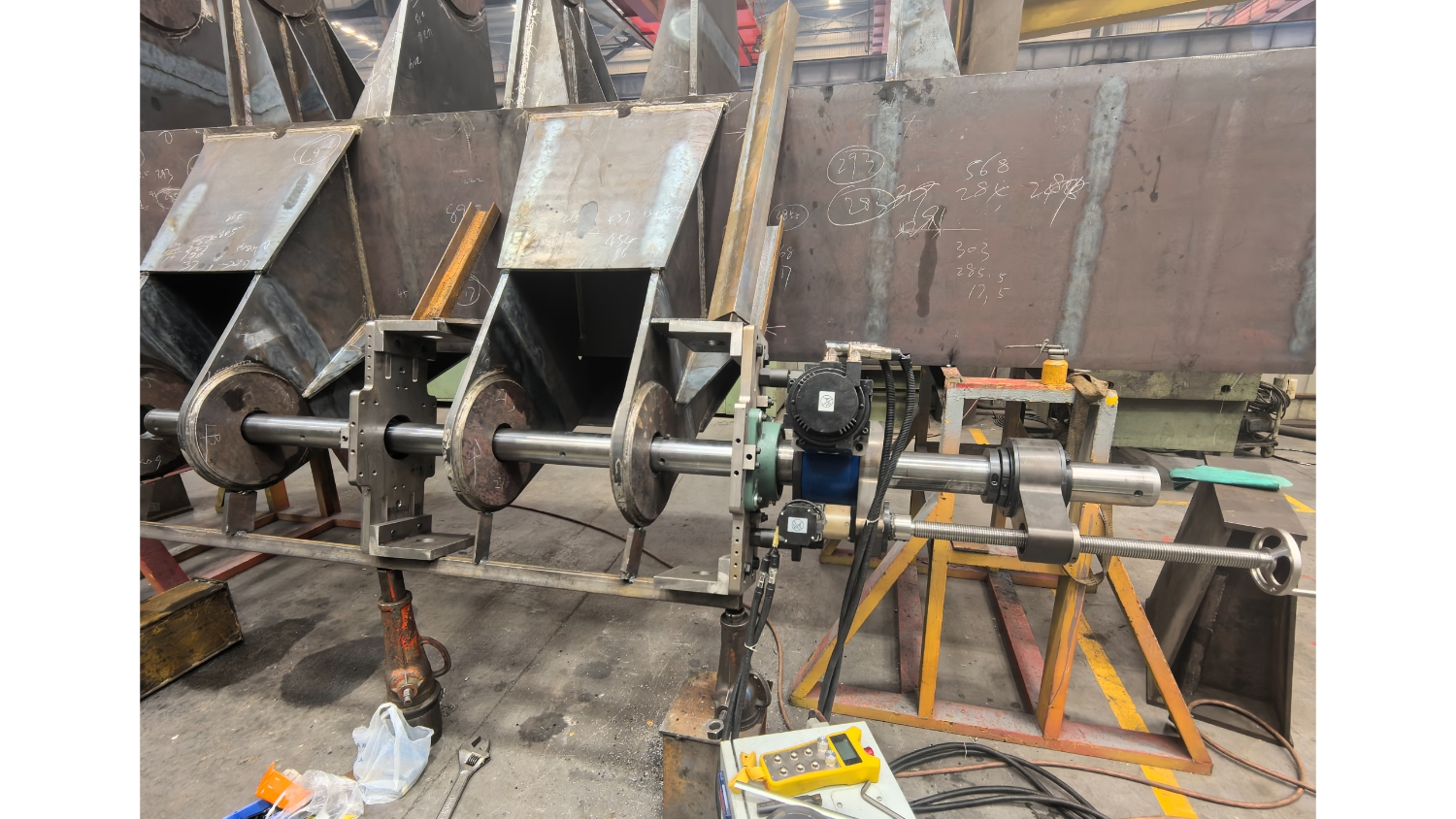

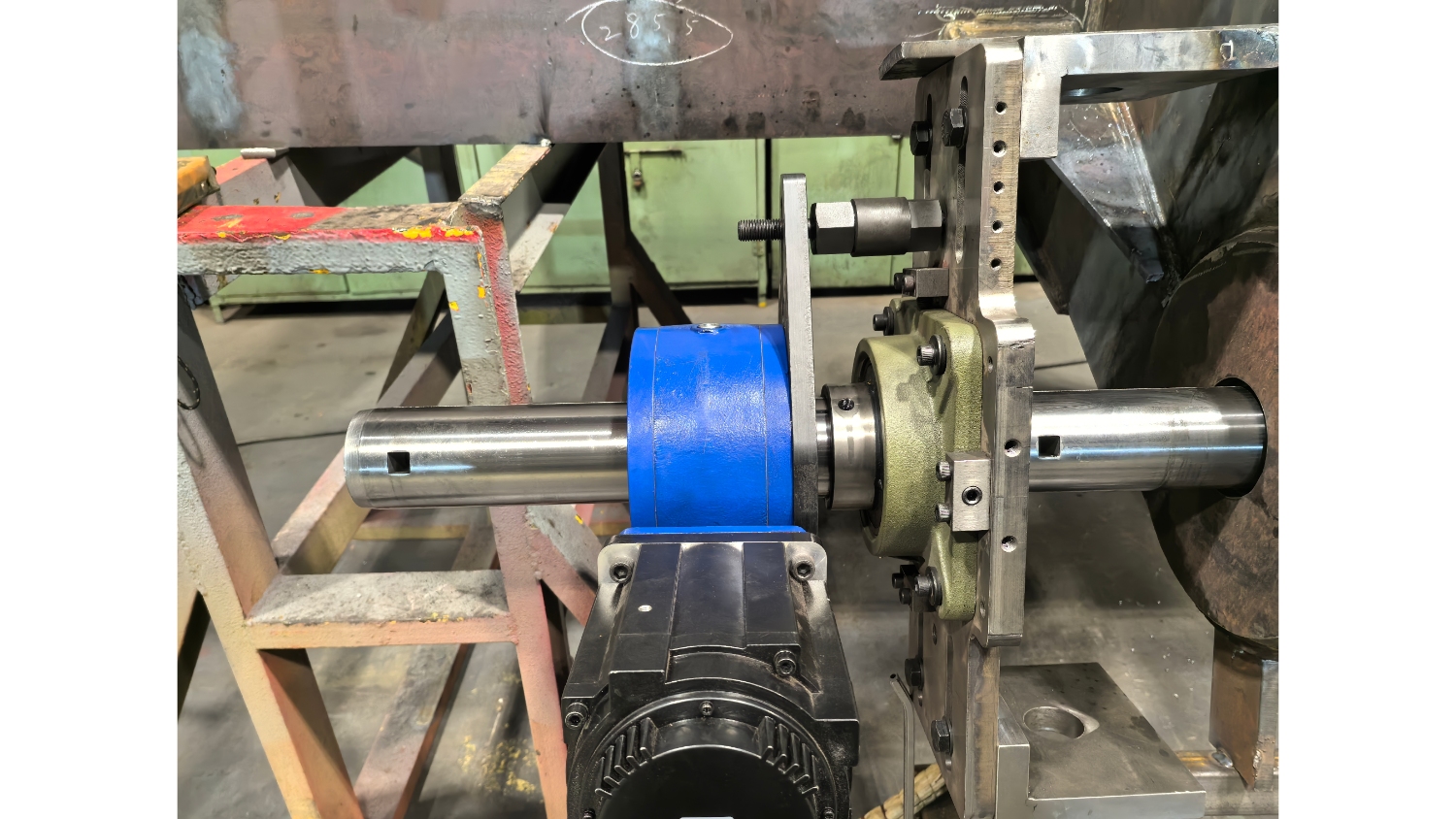

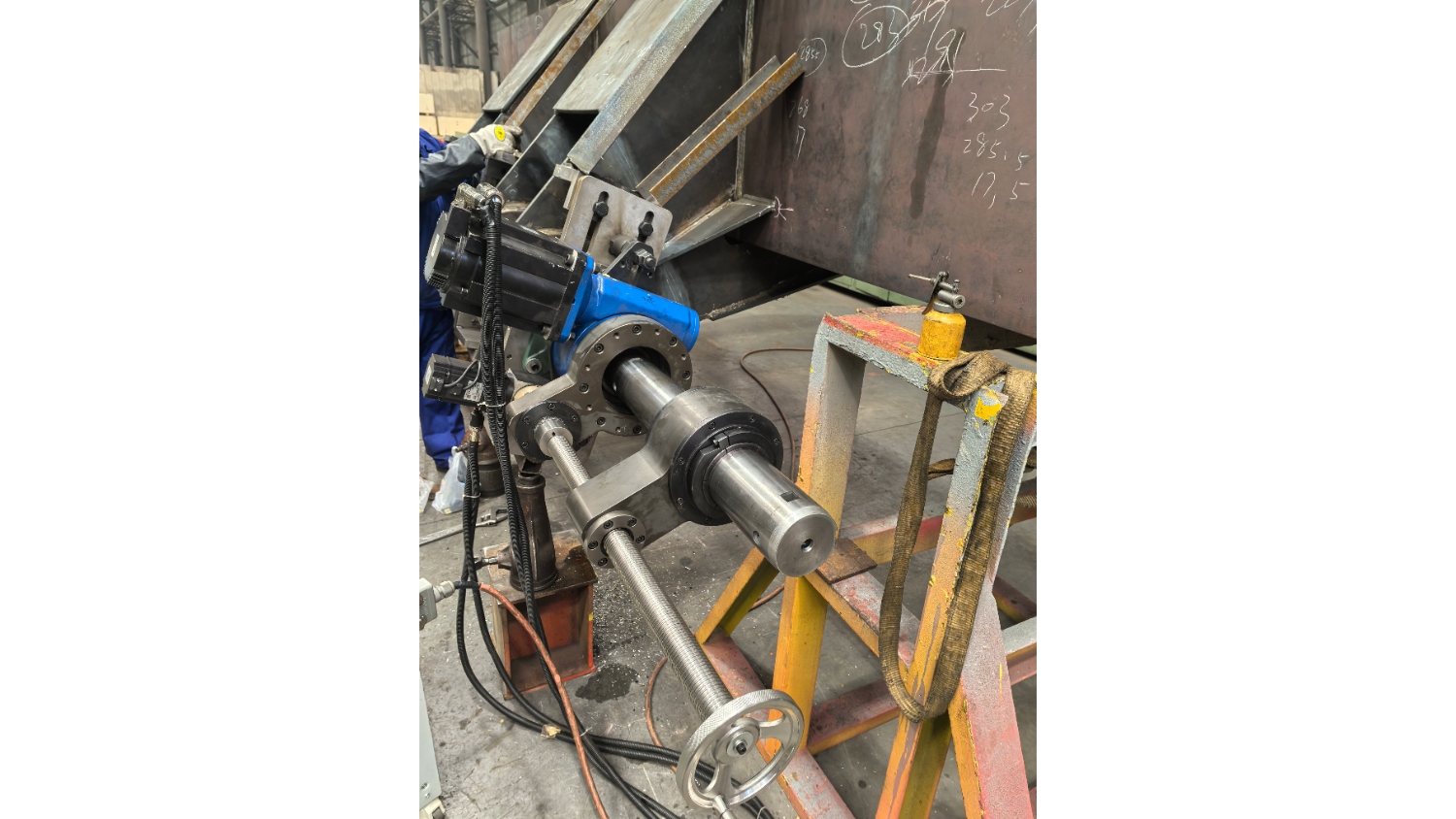

3. Máy nhàm chán di động

Được thiết kế cho các kịch bản bảo trì tại chỗ, chẳng hạn như sửa chữa lỗ ghế mang của cần cẩu cổng sau khi hao mòn. Thiết bị có thể hoàn thành hoạt động nhàm chán mà không cần tháo rời các bộ phận, rút ​​ngắn đáng kể thời gian chết.

Ii. Các thành phần chính và yêu cầu xử lý của cổng thông tin cra n es

Cấu trúc cốt lõi của cần cẩu cổng bao gồm thiết bị hỗ trợ xoay, sự bùng nổ, cánh tay cân bằng, cơ chế đi bộ và hệ thống thủy lực. Trong số đó, các bộ phận chính như lỗ ghế mang của thiết bị hỗ trợ xoay, lỗ trục pin boom và lỗ lắp xi lanh thủy lực có yêu cầu cực kỳ cao để xử lý độ chính xác. Ví dụ, tính đồng bộ của lỗ ghế mang của thiết bị hỗ trợ xoay phải được điều khiển trong vòng 0,05mm, nếu không nó sẽ gây ra rung và nhiễu trong quá trình vận hành cần trục và thậm chí gây ra tai nạn an toàn.

Các phương pháp xử lý truyền thống (như máy khoan và máy khoan xuyên tâm) rất khó để đáp ứng các yêu cầu xử lý của các hệ thống lỗ có độ chính xác cao và các máy nhàm chán đã trở thành thiết bị cốt lõi để sản xuất các thành phần cần cẩu cổng với lợi thế của chúng là độ cứng tốt, độ chính xác định vị cao và khả năng thực hiện xử lý hệ thống lỗ hổng phức tạp.

Iii. Ưu điểm kỹ thuật cốt lõi của máy nhàm chán

So với các phương pháp xử lý truyền thống, các máy nhàm chán CNC hiện đại đã trở thành một công cụ mạnh mẽ để giải quyết các vấn đề xử lý cần cẩu thông qua ba đổi mới công nghệ chính:

1. Hệ thống định vị chính xác và hệ thống bù lỗi

Máy nhàm chán áp dụng một hệ thống điều khiển servo vòng kín hoàn toàn, kết hợp với công nghệ hiệu chuẩn giao thoa kế laser, để đạt được độ chính xác định vị là ± 0,005mm/m. Bằng cách thu thập dữ liệu biến dạng nhiệt của công cụ máy trong thời gian thực, hệ thống có thể tự động bù cho các lỗi gây ra bởi thay đổi nhiệt độ.

Trường hợp điển hình: Trong quá trình xử lý lỗ ổ trục cần cẩu 40 tấn, lỗi tròn của lỗ φ3200mm được kiểm soát ở mức 0,018mm thông qua công nghệ bù động

2. Hệ thống tối ưu hóa tham số xử lý thông minh

Hệ thống điều khiển thích ứng dựa trên thuật toán mạng thần kinh có thể theo dõi lực cắt, mô -men xoắn và các tham số khác trong thời gian thực và tự động điều chỉnh tốc độ nguồn cấp dữ liệu và tốc độ trục chính. Khi xử lý thép cường độ cao (σb = 1200MPa), hệ thống sẽ kéo dài tuổi thọ công cụ lên 40% bằng cách dự đoán mô hình hao mòn công cụ.

Trường hợp điển hình: Trong quá trình xử lý một bộ phận mỏng bằng hợp kim Aluminum nhất định, hệ thống đã giảm độ nhám bề mặt RA từ 0,8μm xuống 0,4μm thông qua thuật toán ức chế rung.

3. Khả năng xử lý tổng hợp liên kết đa trục

Trung tâm nhàm chán liên kết năm trục có thể nhận ra việc xử lý các lỗ ở bất kỳ góc nào và với độ chính xác định vị góc xoay trục B là ± 2, nó phù hợp với các cấu trúc bề mặt cong phức tạp.

Trường hợp điển hình: Trong trường hợp xử lý đầu áp lực năng lượng hạt nhân, thiết bị đã hoàn thành việc xử lý chính xác 32 lỗ nghiêng thông qua liên kết năm trục và lỗi vị trí lỗ được kiểm soát ở mức ± 0,05mm và hiệu suất xử lý được tăng lên 60%.

Iv. Xu hướng phát triển công nghệ và triển vọng ngành

1. Xử lý thông minh được điều khiển bởi cặp song sinh kỹ thuật số

Kết hợp với công nghệ Internet of Things (IoT), việc thu thập và phân tích dữ liệu thời gian thực của quy trình nhàm chán được thực hiện và các tham số xử lý được tối ưu hóa thông qua các thuật toán AI để cải thiện hiệu quả sản xuất.

2. Hệ thống sản xuất hợp tác đám mây

Dữ liệu như các tham số xử lý và trạng thái công cụ được tải lên đám mây trong thời gian thực và hệ thống đề xuất tối ưu hóa quá trình dựa trên phân tích dữ liệu lớn liên tục cải thiện hiệu quả xử lý

3. Đổi mới công nghệ sản xuất xanh

Công nghệ vi khuẩn (MQL) làm giảm 70%lượng chất lỏng, công nghệ phủ công cụ được nâng cấp, lượng khí thải carbon giảm 15-20%và ô nhiễm môi trường bị giảm

V. Kết luận

Máy nhàm chán có những lợi thế kỹ thuật không thể thay thế trong việc sản xuất và bảo trì cần cẩu cổng thông tin. Thông qua quá trình tối ưu hóa và nâng cấp thông minh, công nghệ xử lý nhàm chán đang trải qua bước nhảy vọt từ "xử lý đơn" sang "giải pháp quá trình đầy đủ", cải thiện hơn nữa độ chính xác và hiệu quả của xử lý. Trong tương lai, với sự phát triển của các vật liệu mới và các quy trình mới, công nghệ nhàm chán sẽ đóng một vai trò quan trọng hơn trong lĩnh vực thiết bị nâng cao.
